P099
IMZ Sterownik PWM 150W Regulator silnika, LED, wtryskiwacze ZK-PP2K
ZK-PP2K to sterownik PWM/PULSE do regulacji i okresowego przełączania obciążeń prądu stałego, takich jak silniki DC, oświetlenie LED i elektrozawory. Pracuje z zasilaniem 3,3–30 V DC, a podane limity maksymalne wynoszą 8 A i 150 W.
01 Opis produktu
Opis nie został jeszcze uzupełniony.
Zastosowanie
- regulacja jasności oświetlenia LED
- regulacja prędkości silników DC
- cykliczne sterowanie elektrozaworami
- opóźnione włączanie obciążeń DC
- testowanie urządzeń przez powtarzalne przełączanie obciążenia
02 Specyfikacja techniczna
- typ: sterownik PWM/PULSE
- napięcie zasilania: 3,3–30 V DC
- maksymalny prąd: 8 A
- maksymalna moc: 150 W
- zakres częstotliwości: 1 Hz–150 kHz
- deklarowana dokładność częstotliwości: ±2%
- zakres wypełnienia: 0–100%, krok 1%
- czas opóźnienia: 0,000–9999 s, minimalny krok/czas podany w źródle: 1 ms
- czas impulsu dodatniego i ujemnego: 0,000–9999 s, minimalny krok/czas podany w źródle: 1 ms
- liczba impulsów: 1–9999 lub nieskończona

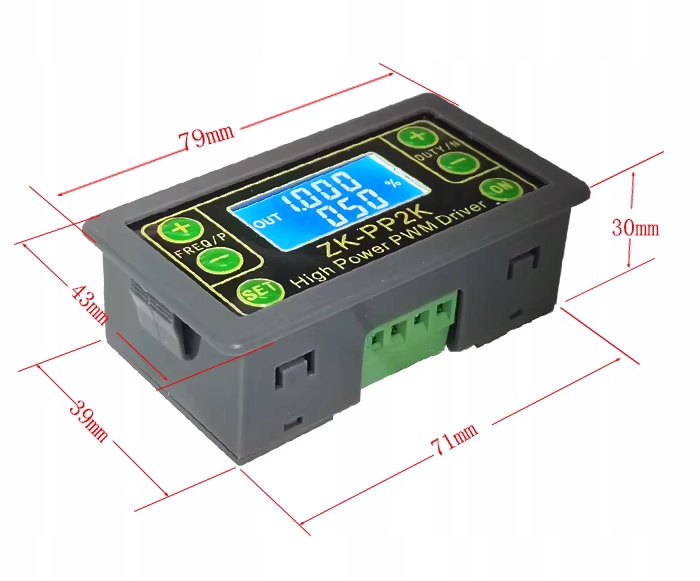

- wymiary: 79 × 43 × 30 mm
- masa: 42 g
Parametry nie zostały jeszcze uzupełnione.
03 Instrukcja HTML / szybki start
Szybki start
IMZ Sterownik PWM 150W Regulator silnika, LED, wtryskiwacze ZK-PP2K
Model / symbol: P099
ZK-PP2K to sterownik PWM/PULSE do regulacji i okresowego przełączania obciążeń prądu stałego, takich jak silniki DC, oświetlenie LED i elektrozawory. Pracuje z zasilaniem 3,3–30 V DC, a podane limity maksymalne wynoszą 8 A i 150 W.

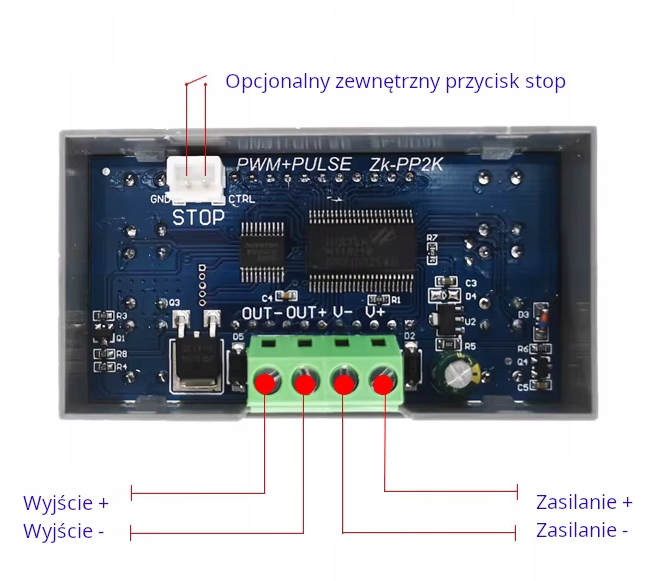

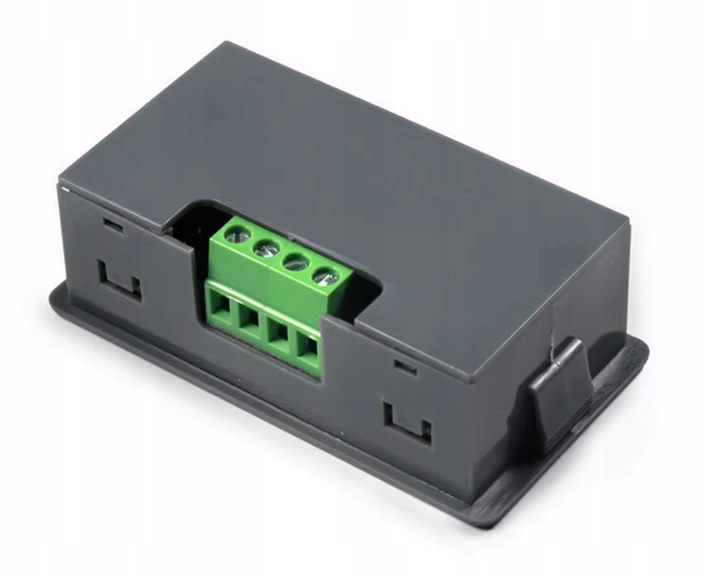

Podłączenie
| Zacisk | Połączenie | |---|---| | VCC | dodatni biegun zasilania 3,3–30 V DC | | GND | ujemny biegun zasilania (masa) | | OUT+ | dodatni zacisk obciążenia | | OUT− | ujemny zacisk obciążenia |
Przed podłączeniem odłącz zasilanie i sprawdź polaryzację.
Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.
Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.
Przejdź do instrukcji ↓Pierwsze uruchomienie
Kolejność pracy z materiałami produktu:
- Sprawdź model i parametry
Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.
- Zapoznaj się z instrukcją
- Przed podłączeniem odłącz zasilanie.
- Sprawdź napięcie zasilacza i parametry obciążenia. Zasilanie musi mieścić się w zakresie 3,3–30 V DC, a obciążenie nie może przekraczać limitów 8 A i 150 W.
- Podłącz zasilanie do VCC (+) i GND (−), a obciążenie do OUT+ i OUT−, zgodnie z opisem połączeń.
- Sprawdź polaryzację i pewność połączeń przed włączeniem zasilania.

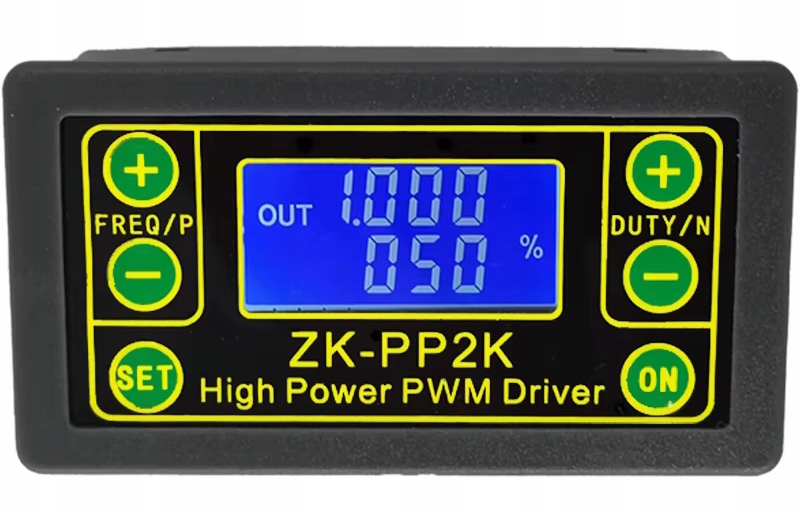

- Po włączeniu wybierz tryb PWM albo PULSE i ustaw wymagane parametry za pomocą przycisków urządzenia. Szczegółowa sekwencja obsługi menu nie została podana w materiale źródłowym.
- Użyj przycisku start/stop do uruchomienia lub zatrzymania sterowania.
Nie podano informacji o bibliotekach, interfejsie ani sposobie sterowania z Arduino, dlatego nie zamieszczono przykładowego kodu.
Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.
- Rozpocznij pracę zgodnie z opisem
Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.
Zapytaj o uruchomienie →
Obsługa / użycie
Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.
- regulacja jasności oświetlenia LED
- regulacja prędkości silników DC
- cykliczne sterowanie elektrozaworami
- opóźnione włączanie obciążeń DC
- testowanie urządzeń przez powtarzalne przełączanie obciążenia
Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.
04 Galeria
Brak dodatkowych zdjęć.
05 Najczęstsze pytania
Czy sterownik obsługuje tryb impulsowy?
Tak. Tryb PULSE pozwala ustawić czasy impulsu dodatniego i ujemnego, opóźnienie startu oraz liczbę cykli.
Jakie jest wymagane zasilanie?
Zasilanie musi być prądem stałym w zakresie 3,3–30 V DC.
Jakie są maksymalne parametry obciążenia?
Materiał źródłowy podaje maksymalnie 8 A i 150 W. Nie należy przekraczać żadnego z tych limitów.
Czy podano sposób podłączenia do Arduino?
Nie. Źródło opisuje zaciski zasilania i obciążenia, ale nie podaje interfejsu ani połączeń sterujących z Arduino.
Nie znalazłeś odpowiedzi? Skontaktuj się z nami →
i Ważne informacje dotyczące bezpieczeństwa
Produkt jest komponentem elektronicznym. Przed podłączeniem sprawdź napięcie zasilania, polaryzację i opis wyprowadzeń. Zmieniaj połączenia przy odłączonym zasilaniu.
Przeznaczenie produktu
- sterowanie niskonapięciowymi obciążeniami prądu stałego w projektach DIY i zastosowaniach warsztatowych
- regulacja PWM obciążeń takich jak silniki DC i oświetlenie LED
- cykliczne przełączanie zgodnych obciążeń DC
- Używaj wyłącznie z zasilaniem prądem stałym w zakresie 3,3–30 V.
- Przed montażem, zmianą połączeń lub odłączaniem obciążenia wyłącz zasilanie.
- Zachowaj prawidłową polaryzację VCC, GND, OUT+ i OUT−.
- Dobierz obciążenie tak, aby nie przekraczało 8 A ani 150 W.
- Montuj i obsługuj moduł w suchym miejscu, z dala od wilgoci i materiałów przewodzących, które mogłyby spowodować zwarcie.
- Produkt nie jest przeznaczony do bezpośredniego podłączania do sieci energetycznej.
Na co zwrócić uwagę
- Nie podłączaj napięcia poniżej 3,3 V ani powyżej 30 V DC.
- Nie przekraczaj maksymalnego prądu 8 A ani maksymalnej mocy 150 W.
- Nie zasilaj sterownika napięciem przemiennym (AC).
- Nie pomyl biegunów zasilania ani zacisków obciążenia.
- Nie wykonuj zmian w okablowaniu przy włączonym zasilaniu.
- Nie zakładaj, że każdy silnik, LED lub elektrozawór będzie zgodny ze sterownikiem; sprawdź wymagania elektryczne danego obciążenia.
Ograniczenia zastosowania
- nie stosować do sterowania urządzeniami, od których zależy bezpieczeństwo życia lub zdrowia
- nie stosować w urządzeniach medycznych ani systemach bezpieczeństwa
- nie podłączać bezpośrednio do instalacji sieciowej ani do obciążeń wymagających napięcia przemiennego
- nie używać z obciążeniami przekraczającymi podane limity napięcia, prądu lub mocy
