IMZ Płytka deweloperska ESP32-E Wi-Fi i Bluetooth

P001

IMZ Płytka deweloperska ESP32-E Wi-Fi i Bluetooth

Płytka deweloperska z mikrokontrolerem z rodziny ESP32, łącznością Wi-Fi 2,4 GHz i Bluetooth 4.2. Ma port Micro-USB z konwerterem USB–UART CH340C oraz wyprowadzenia GPIO do podłączania układów peryferyjnych.

Instrukcja HTML i podłączenie ↓

Szybki dostęp / QR ↗

01 Opis produktu
Płytka deweloperska z mikrokontrolerem ESP32-E, łącznością Wi-Fi 2,4 GHz i Bluetooth 4.2. Port Micro-USB z konwerterem USB–UART CH340C umożliwia programowanie, a wyprowadzenia GPIO służą do podłączania układów peryferyjnych.

Opis nie został jeszcze uzupełniony.

Zastosowanie

  • prototypowanie urządzeń IoT
  • projekty zdalnego monitoringu i sterowania
  • eksperymenty z komunikacją Wi-Fi lub Bluetooth
  • nauka programowania mikrokontrolerów
  • projekty automatyki domowej niskiego napięcia
  • projekty wykorzystujące czujniki i interfejsy GPIO
02 Specyfikacja techniczna
  • model: ESP32-E
  • układ: ESP32, w opisie wskazany moduł ESP32-WROOM-32E
  • procesor: dwurdzeniowy Xtensa LX6, do 240 MHz
  • pamięć Flash: 4 MB
  • Wi-Fi: IEEE 802.11 b/g/n, 2,4 GHz
  • Bluetooth: wersja 4.2 BR/EDR i BLE
  • interfejsy wymienione w materiale: GPIO, ADC, DAC, UART, SPI, I2C, I2S, PWM
  • port USB: Micro-USB
  • konwerter USB–UART: CH340C
  • zasilanie podane dla płytki: 5 V przez USB lub 3,3 V przez piny zasilania
  • pamięć RAM: materiał źródłowy podaje sprzeczne wartości; wymaga weryfikacji
  • liczba wyprowadzonych GPIO: materiał źródłowy podaje około 30 lub 36; wymaga weryfikacji

Parametry nie zostały jeszcze uzupełnione.

03 Instrukcja HTML / szybki start
QUICK START / SKRÓCONA INSTRUKCJA

Szybki start

IMZ Płytka deweloperska ESP32-E Wi-Fi i Bluetooth

Model / symbol: P001

Płytka deweloperska z mikrokontrolerem z rodziny ESP32, łącznością Wi-Fi 2,4 GHz i Bluetooth 4.2. Ma port Micro-USB z konwerterem USB–UART CH340C oraz wyprowadzenia GPIO do podłączania układów peryferyjnych.

Podłączenie

IMZ Płytka deweloperska ESP32-E Wi-Fi i Bluetooth

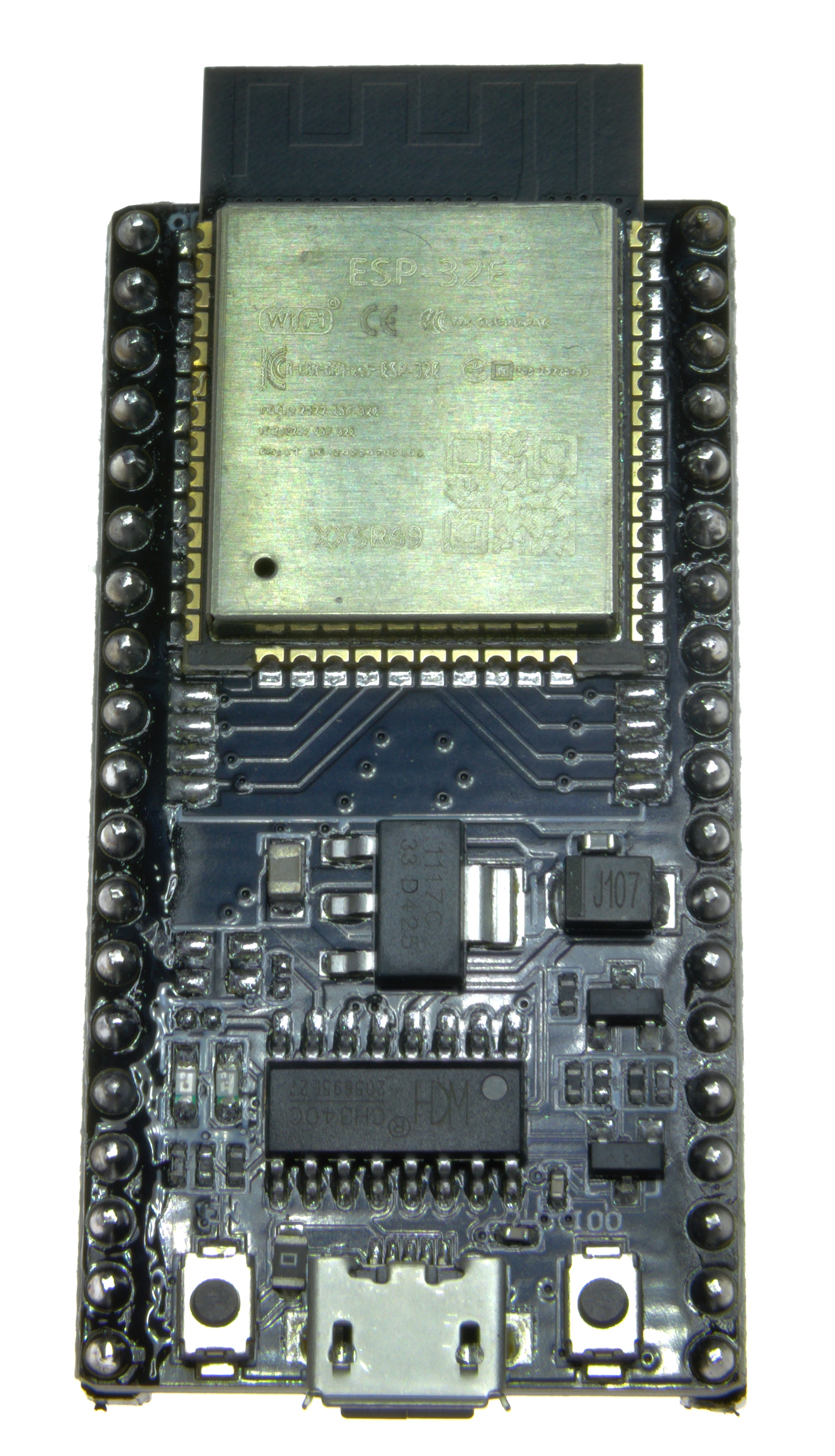

Zdjęcie produktu — nie schemat połączeń.

Do programowania i zasilania można użyć portu Micro-USB. Do układów zewnętrznych służą wyprowadzenia GPIO, jednak materiał nie zawiera tabeli pinów ani potwierdzonego pinoutu. Nie można na jego podstawie przypisać konkretnych funkcji do poszczególnych pinów.

Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.

Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.

Przejdź do instrukcji ↓

Pierwsze uruchomienie

Kolejność pracy z materiałami produktu:

  1. Sprawdź model i parametry

    Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.

  2. Zapoznaj się z instrukcją
    1. Sprawdź oznaczenia złączy zasilania na płytce i upewnij się, że przewody nie powodują zwarcia.
    2. Podłącz płytkę do komputera przewodem Micro-USB. Materiał nie potwierdza, czy przewód jest dołączony do zestawu.
    3. Zainstaluj środowisko programistyczne obsługujące ESP32, np. Arduino IDE, PlatformIO lub ESP-IDF. W razie braku wykrycia portu szeregowego może być potrzebny sterownik konwertera CH340C.
    4. Wybierz właściwą płytkę ESP32 oraz port szeregowy w używanym środowisku. Dokładny wariant płytki należy ustalić na podstawie oznaczeń lub dokumentacji dostawcy.
    5. Wgraj przykładowy program dopiero po potwierdzeniu wariantu płytki i konfiguracji pinów. Ze względu na brak potwierdzonego pinoutu nie podano przykładowego kodu.

    Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.

  3. Rozpocznij pracę zgodnie z opisem

    Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.

    Zapytaj o uruchomienie →

Obsługa / użycie

Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.

  • prototypowanie urządzeń IoT
  • projekty zdalnego monitoringu i sterowania
  • eksperymenty z komunikacją Wi-Fi lub Bluetooth
  • nauka programowania mikrokontrolerów
  • projekty automatyki domowej niskiego napięcia
  • projekty wykorzystujące czujniki i interfejsy GPIO

Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.

To jest skrócona instrukcja umożliwiająca szybkie rozpoczęcie pracy z produktem. Korzystaj z dostępnych materiałów właściwych dla tego modelu.

05 Najczęstsze pytania

Czy płytkę można programować przez USB?
Tak. Materiał podaje port Micro-USB i konwerter USB–UART CH340C.

Jakie środowiska programistyczne są wymienione jako obsługiwane?
Arduino IDE, PlatformIO, ESP-IDF i MicroPython.

Jak zasilać płytkę?
Materiał podaje 5 V przez port USB lub 3,3 V przez piny zasilania. Przed zasilaniem przez piny należy sprawdzić ich oznaczenia na konkretnej płytce.

Ile pamięci RAM i wyprowadzonych GPIO ma płytka?
Materiał źródłowy podaje sprzeczne wartości pamięci RAM i liczby GPIO. Te parametry wymagają potwierdzenia dla konkretnego wariantu.

Nie znalazłeś odpowiedzi? Skontaktuj się z nami →

i Ważne informacje dotyczące bezpieczeństwa

Produkt jest komponentem elektronicznym. Przed podłączeniem sprawdź napięcie zasilania, polaryzację i opis wyprowadzeń. Zmieniaj połączenia przy odłączonym zasilaniu.

Przeznaczenie produktu

  • edukacja i nauka programowania mikrokontrolerów
  • prototypowanie oraz projekty hobbystyczne i laboratoryjne
  • niskonapięciowe projekty IoT i komunikacji bezprzewodowej
  • Przed podłączeniem zasilania sprawdź napięcie, polaryzację oraz oznaczenia pinów na płytce.
  • Używaj wyłącznie w układach niskonapięciowych i w suchym środowisku.
  • Podczas montażu i zmian połączeń odłącz zasilanie.
  • Zabezpiecz płytkę przed zwarciem, wilgocią, przewodzącymi zanieczyszczeniami i uszkodzeniami mechanicznymi.
  • Zapewnij odpowiednią wentylację i nie dotykaj elementów, które mogą się nagrzać podczas pracy.
  • Produkt nie jest zabawką; przechowuj go poza zasięgiem małych dzieci ze względu na drobne elementy i ryzyko połknięcia.

Na co zwrócić uwagę

  • Nie podłączaj 5 V do pinu zasilania 3,3 V ani do GPIO.
  • Nie przekraczaj dopuszczalnych napięć wejść układu; dokładne limity dla płytki nie zostały podane w materiale.
  • Nie zwieraj pinów zasilania ani GPIO.
  • Nie podłączaj ani nie odłączaj przewodów w zasilanym układzie.
  • Nie używaj płytki w warunkach wilgotnych, w środowisku przewodzącym ani poza zakresem temperatur potwierdzonym dla konkretnej płytki.

Ograniczenia zastosowania

  • nie jest przeznaczona do zastosowań medycznych ani podtrzymywania życia
  • nie jest przeznaczona do funkcji bezpieczeństwa, których awaria może spowodować obrażenia lub szkody
  • nie jest przeznaczona do bezpośredniego sterowania urządzeniami zasilanymi napięciem sieciowym bez odpowiednich, odseparowanych układów
  • nie należy stosować jej poza parametrami elektrycznymi i środowiskowymi ustalonymi dla konkretnej płytki
