P289

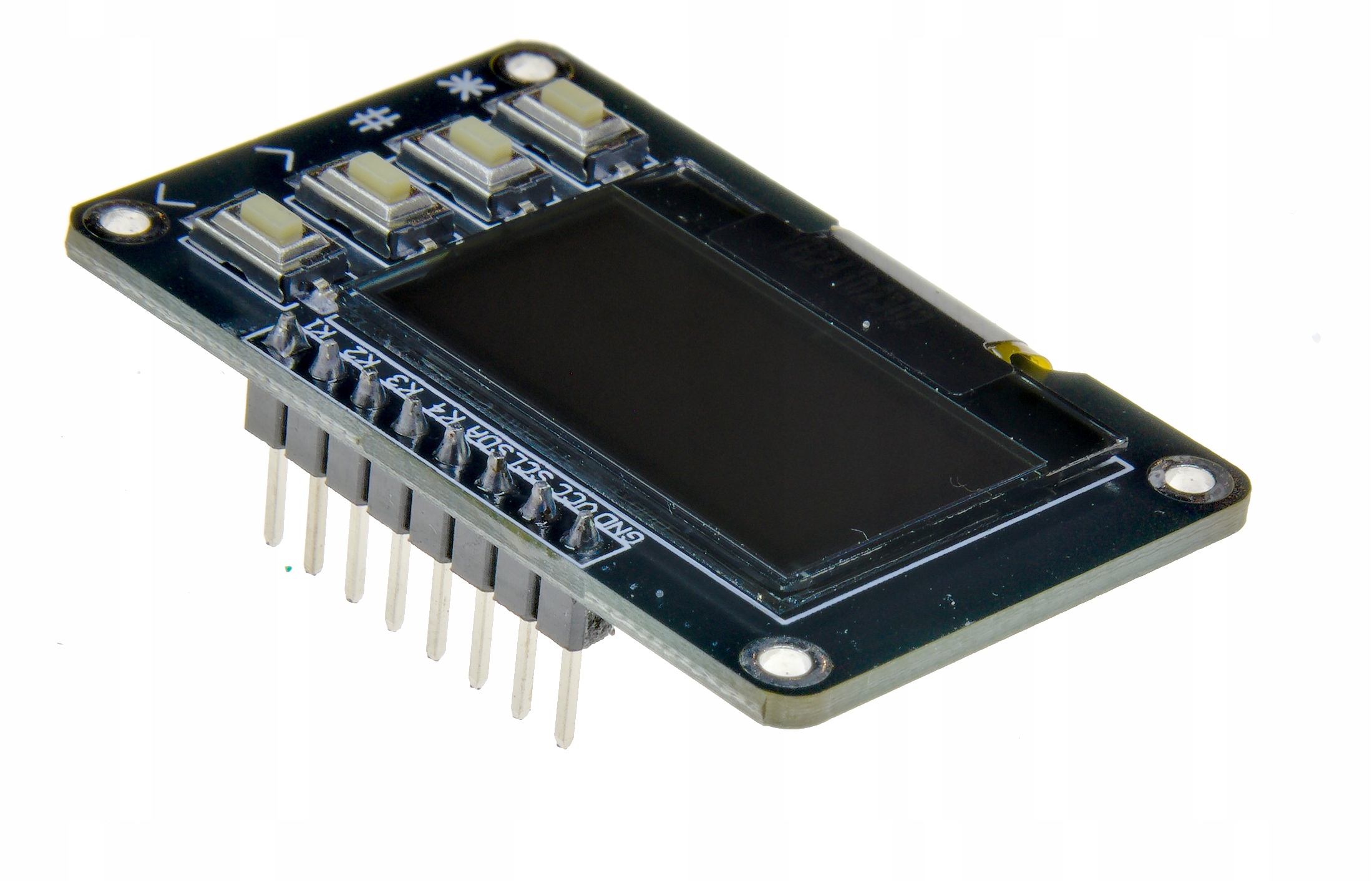

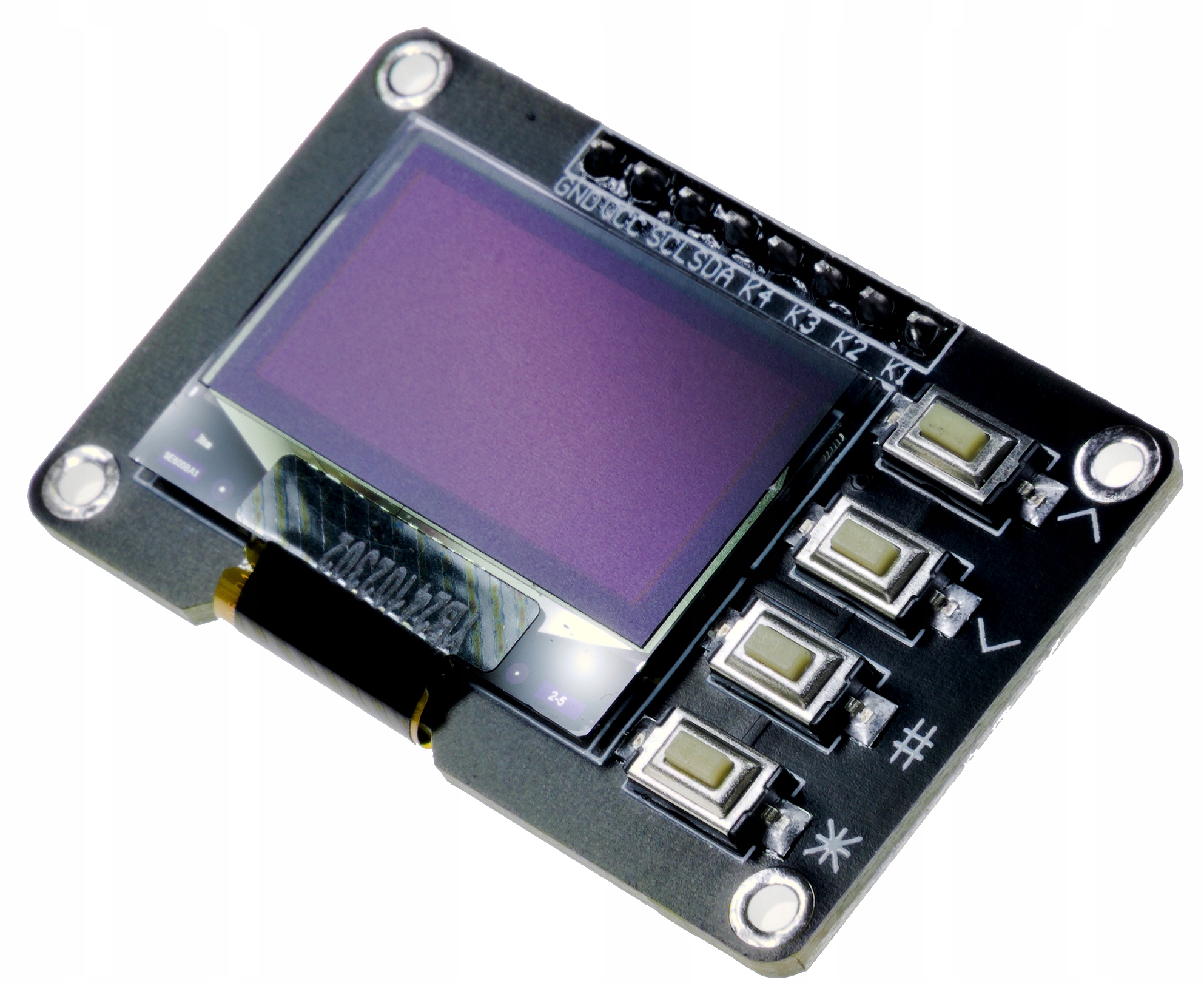

IMZ Wyśietlacz panel OLED 0.96" SSD1306 I2C z 4 przyciskami BLUE

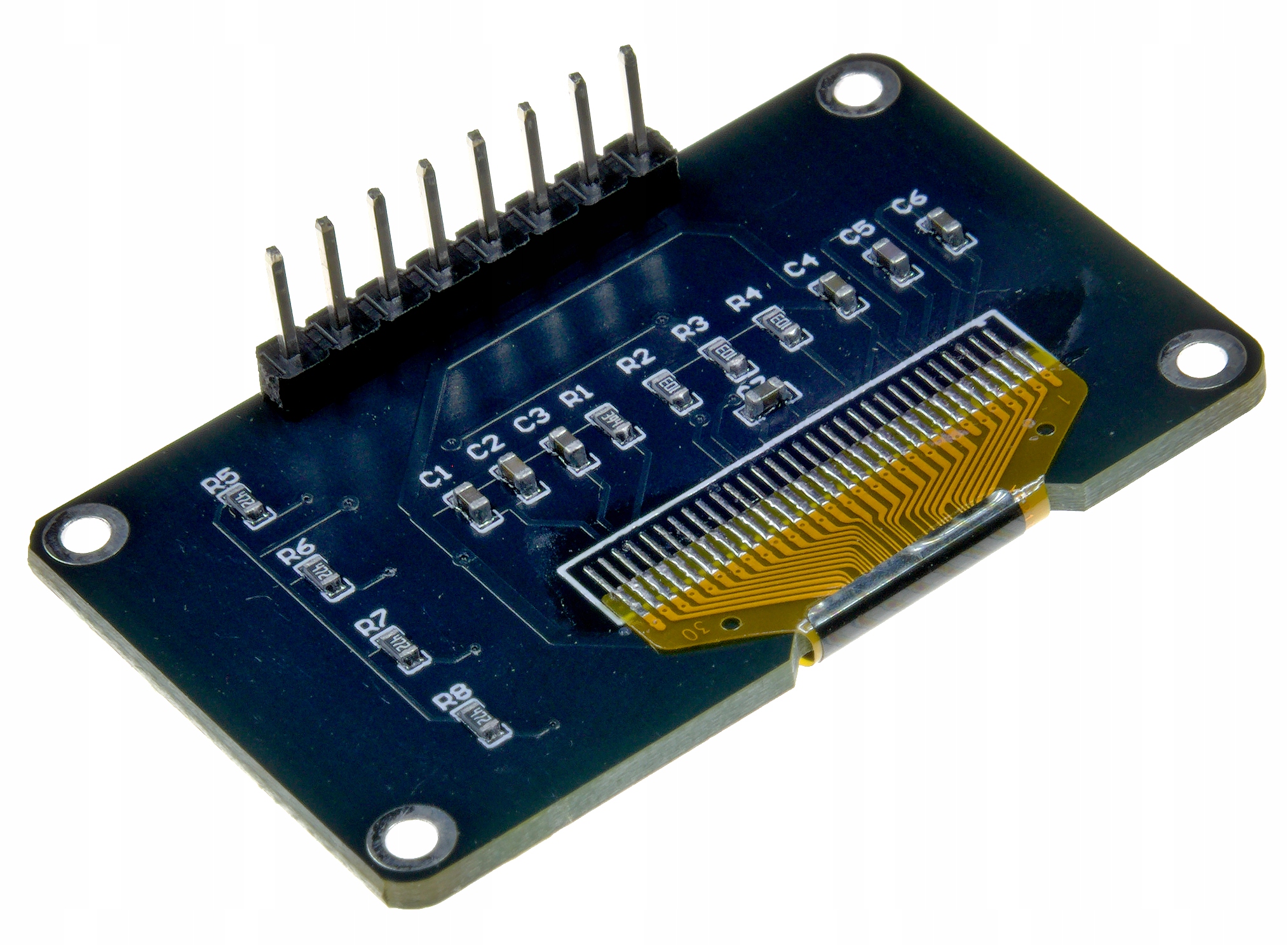

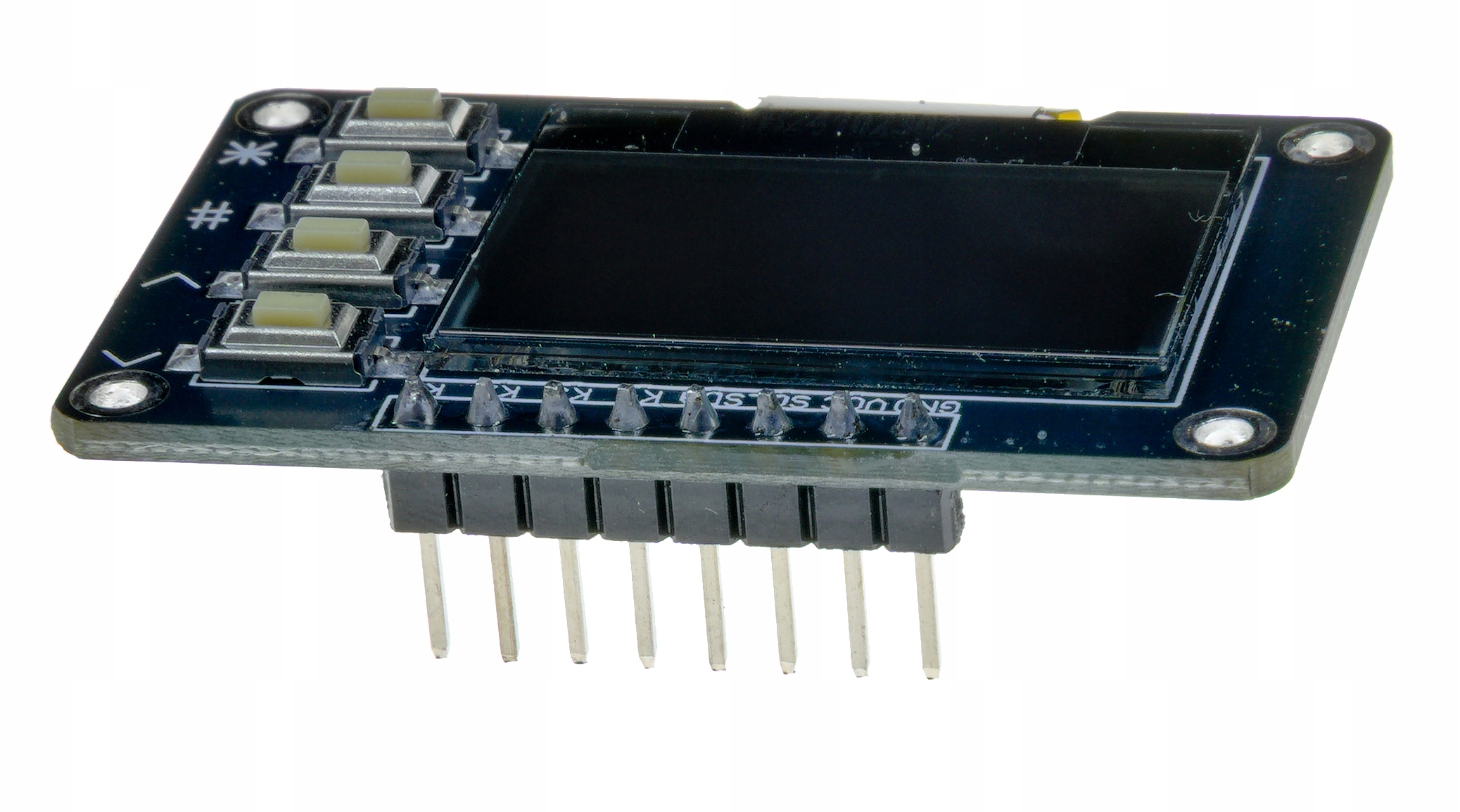

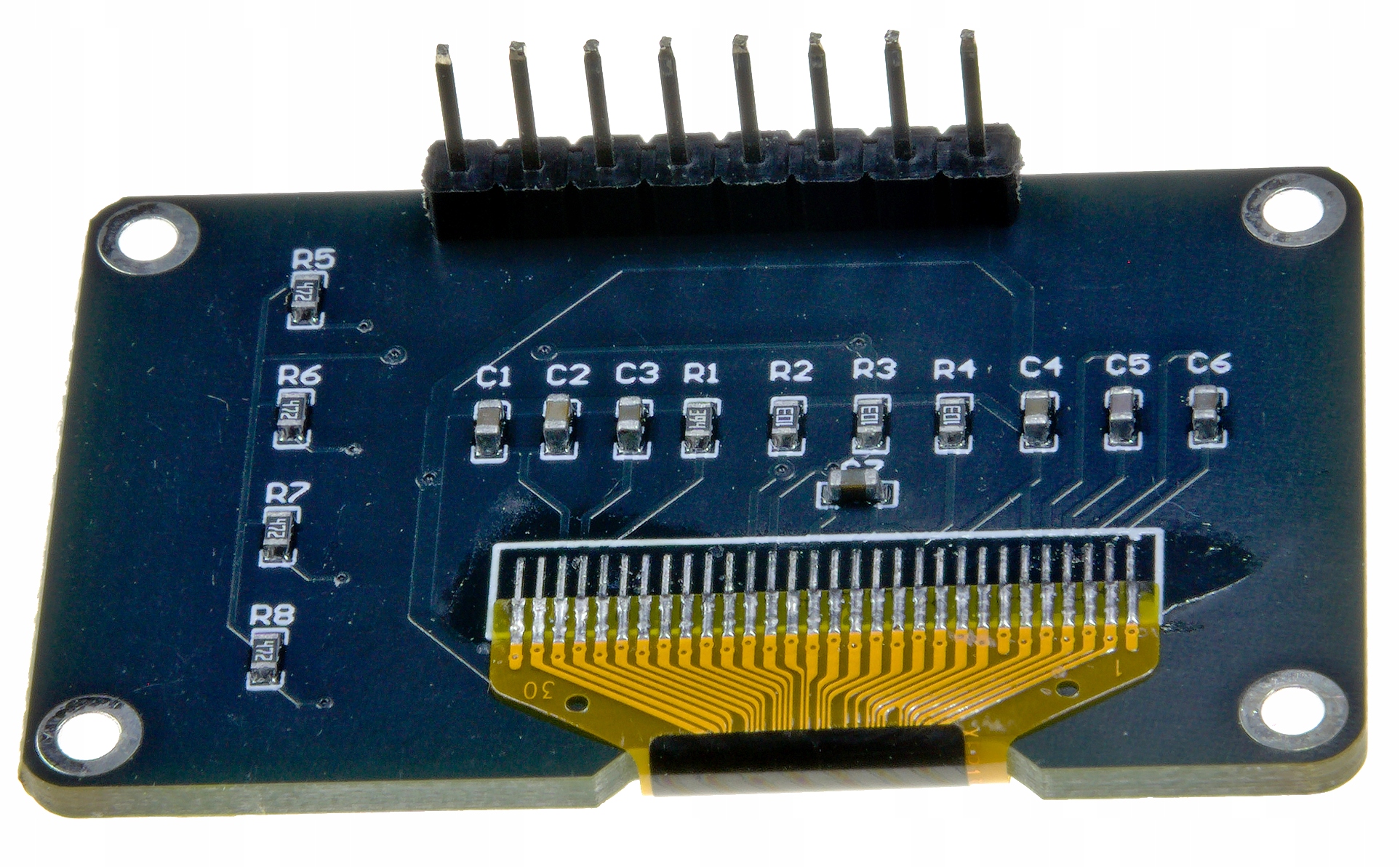

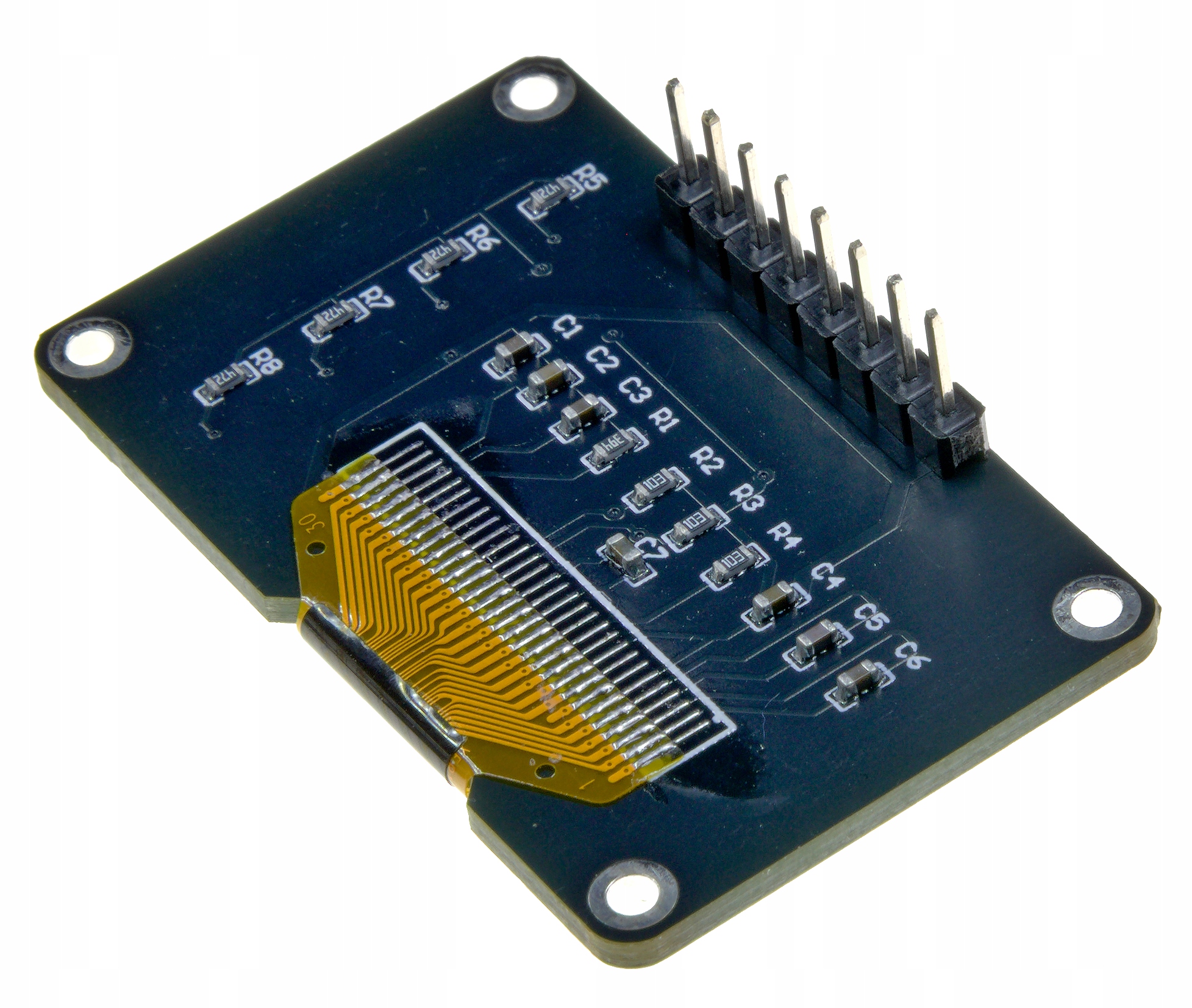

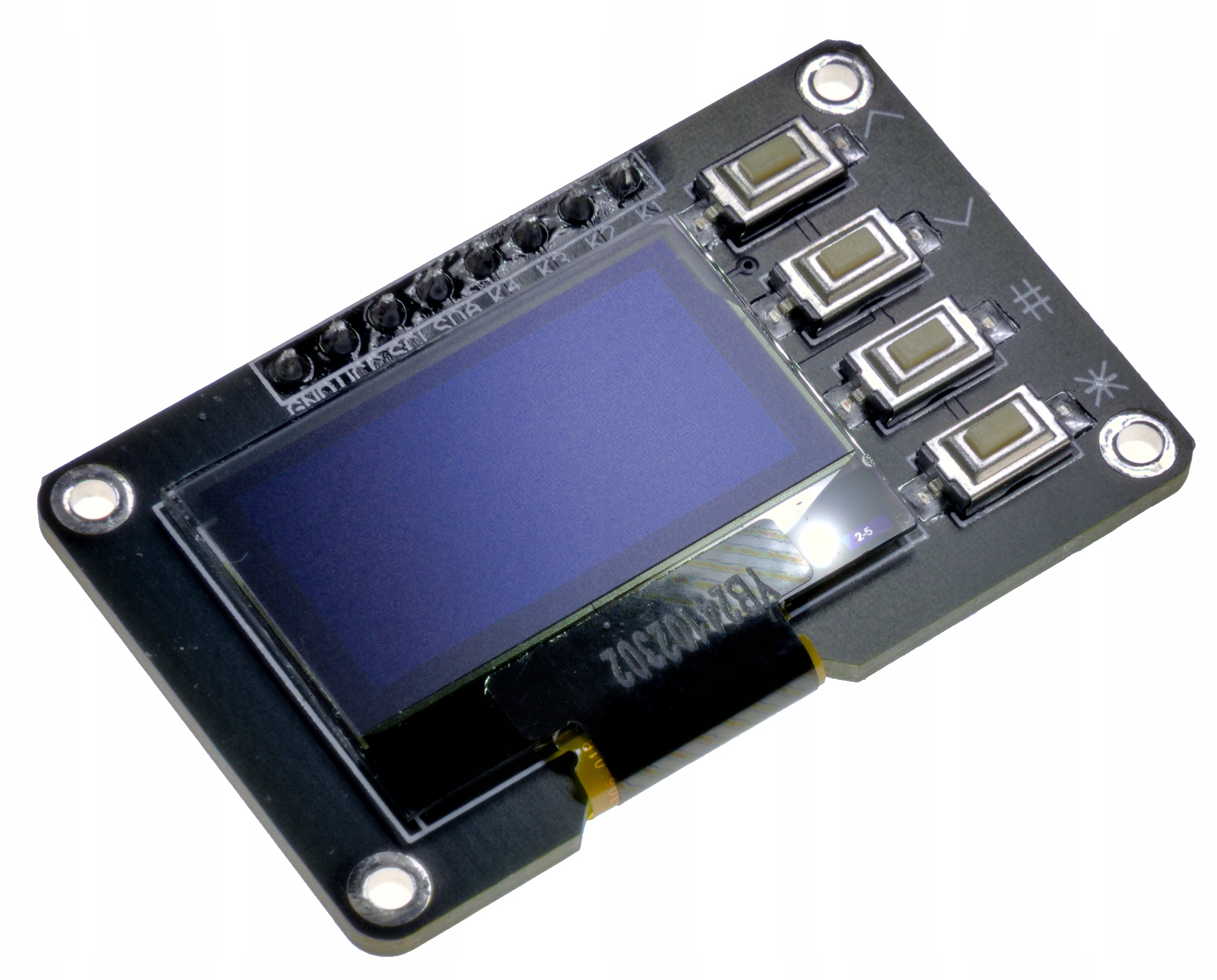

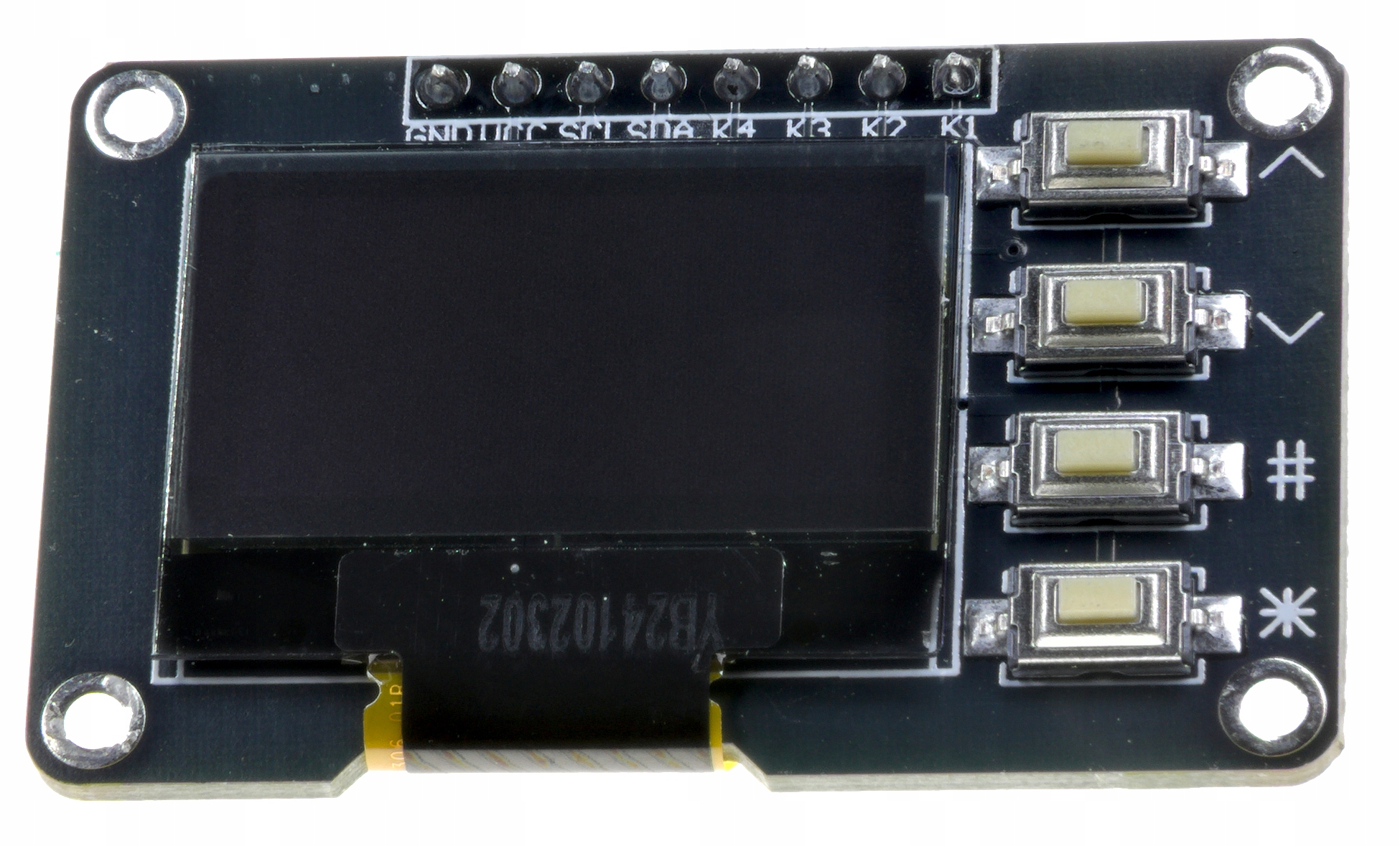

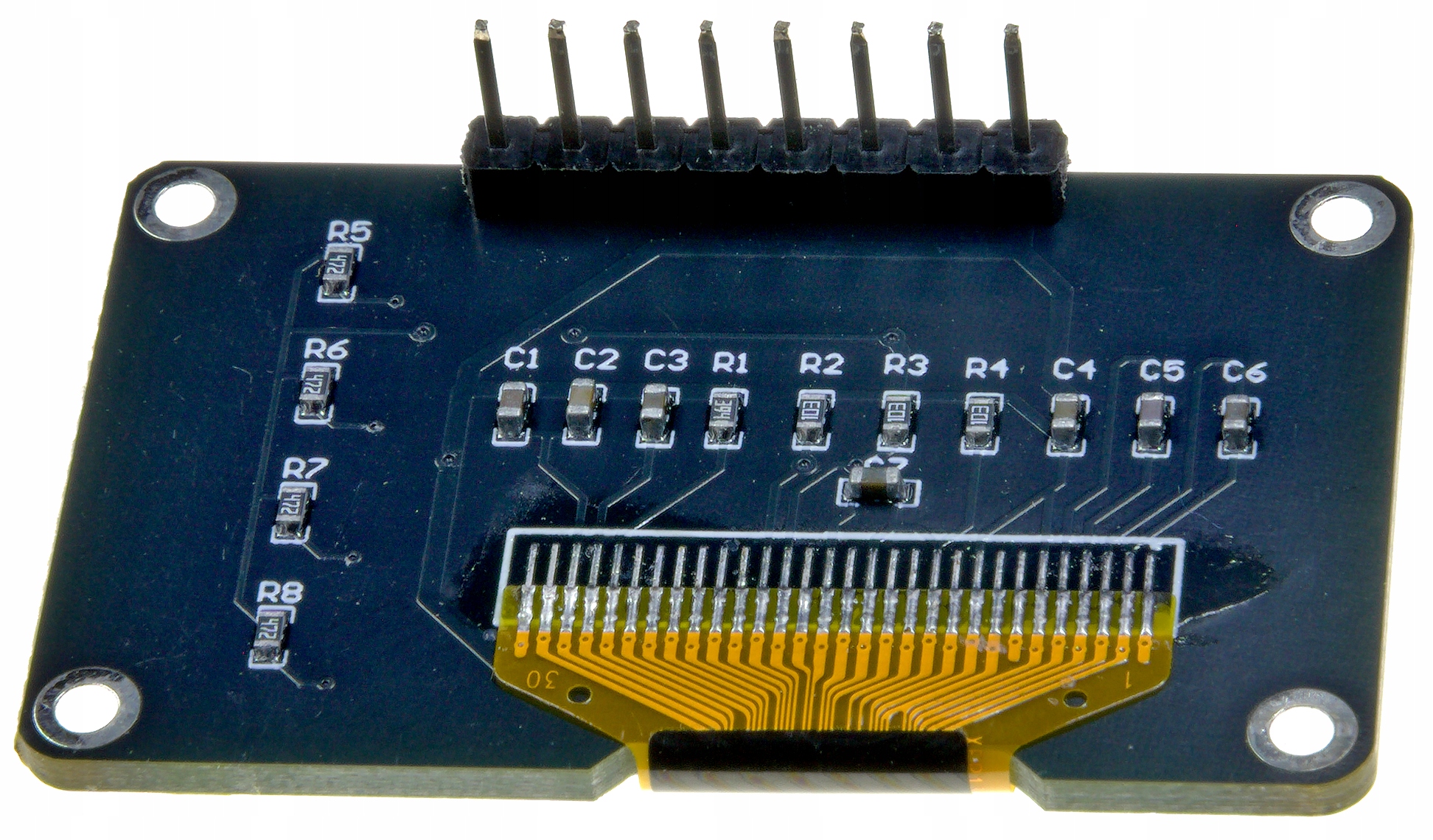

Modułowy wyświetlacz OLED o przekątnej 0,96 cala i rozdzielczości 128 × 64 px, z kontrolerem SSD1306 lub SSD1315 oraz interfejsem I2C. Ma cztery wbudowane przyciski użytkownika; opisana wersja ma niebieski kolor wyświetlania i pracuje przy napięciu 3,3 V.
01 Opis produktu
Opis nie został jeszcze uzupełniony.
Zastosowanie
- Panele sterujące i menu urządzeń
- Wyświetlanie danych z czujników
- Projekty IoT
- Zegary i liczniki
- Projekty DIY i edukacyjne
02 Specyfikacja techniczna
- typ wyświetlacza: OLED
- przekątna: 0,96 cala
- rozdzielczość: 128 × 64 px
- sterownik: SSD1306 / SSD1315
- interfejs komunikacyjny: I2C
- kolor wyświetlania: niebieski (wariant produktu)
- napięcie pracy: 3,3 V
- liczba pinów: 4
- raster pinów: 2,54 mm

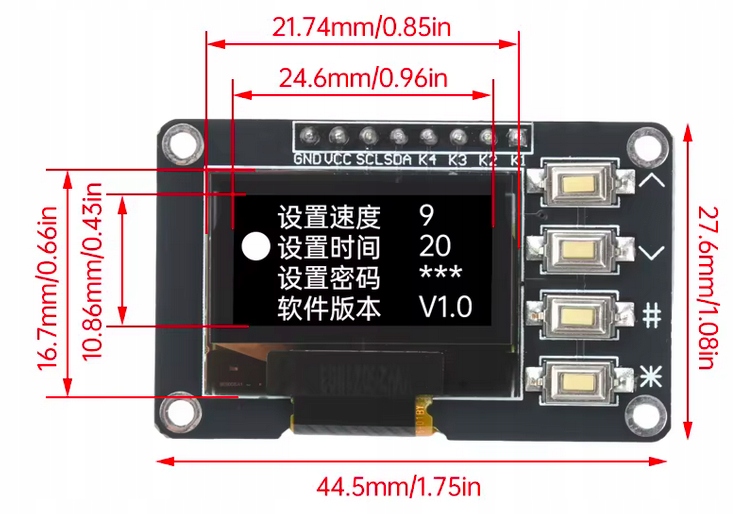

- obszar wyświetlania: około 21,7 × 10,8 mm
- temperatura pracy: od -40°C do 70°C
- częstotliwość odświeżania: do 100 fps
Parametry nie zostały jeszcze uzupełnione.
03 Instrukcja HTML / szybki start
Szybki start
IMZ Wyśietlacz panel OLED 0.96" SSD1306 I2C z 4 przyciskami BLUE
Model / symbol: P289
Modułowy wyświetlacz OLED o przekątnej 0,96 cala i rozdzielczości 128 × 64 px, z kontrolerem SSD1306 lub SSD1315 oraz interfejsem I2C. Ma cztery wbudowane przyciski użytkownika; opisana wersja ma niebieski kolor wyświetlania i pracuje przy napięciu 3,3 V.
Podłączenie
Moduł korzysta z interfejsu I2C, a opis wskazuje cztery piny o rastrze 2,54 mm. Materiał nie podaje nazw ani kolejności pinów, dlatego nie należy przypisywać im oznaczeń z założenia. Przed podłączeniem sprawdź nadruki na module lub dokumentację wariantu. Zasilanie robocze wynosi 3,3 V.
Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.
Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.
Przejdź do instrukcji ↓Pierwsze uruchomienie
Kolejność pracy z materiałami produktu:
- Sprawdź model i parametry
Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.
- Zapoznaj się z instrukcją
- Przed podłączeniem sprawdź oznaczenia pinów na module i dokumentację konkretnej wersji. Materiał źródłowy podaje interfejs I2C oraz cztery piny, ale nie określa nazw ani kolejności wyprowadzeń.
- Przy wyłączonym zasilaniu podłącz moduł do mikrokontrolera, stosując napięcie 3,3 V. Linie I2C podłącz zgodnie z oznaczeniami płytki i pinami I2C wybranej platformy.
- Uruchom projekt w środowisku właściwym dla używanej platformy. Dobierz obsługę programową do kontrolera SSD1306 albo SSD1315; materiał nie wskazuje konkretnej biblioteki ani adresu I2C.
- Po włączeniu zasilania sprawdź komunikację i wyświetlanie, a następnie przetestuj przyciski. Sposób podłączenia i odczytu przycisków nie został podany, dlatego należy ustalić go na podstawie oznaczeń lub dokumentacji modułu.
Nie zamieszczono przykładowego kodu: źródło nie określa dokładnego pinoutu, adresu I2C, wariantu kontrolera konkretnego egzemplarza ani sposobu podłączenia przycisków.
Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.
- Rozpocznij pracę zgodnie z opisem
Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.
Zapytaj o uruchomienie →
Obsługa / użycie
Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.
- Panele sterujące i menu urządzeń
- Wyświetlanie danych z czujników
- Projekty IoT
- Zegary i liczniki
- Projekty DIY i edukacyjne
Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.
04 Galeria
Brak dodatkowych zdjęć.
05 Najczęstsze pytania
Jaką rozdzielczość ma wyświetlacz?
128 × 64 piksele.
Jak komunikuje się z mikrokontrolerem?
Przez interfejs I2C. Źródło nie podaje adresu I2C ani nazw i kolejności pinów.
Jakie napięcie pracy podano dla modułu?
3,3 V. Zgodność z zasilaniem 5 V nie została potwierdzona.
Czy moduł ma przyciski?
Tak, ma cztery wbudowane przyciski użytkownika.
Jaki kontroler obsługuje wyświetlacz?
Źródło wskazuje SSD1306 lub SSD1315; wariant kontrolera konkretnego egzemplarza należy zweryfikować.
Nie znalazłeś odpowiedzi? Skontaktuj się z nami →
i Ważne informacje dotyczące bezpieczeństwa
Produkt jest komponentem elektronicznym. Przed podłączeniem sprawdź napięcie zasilania, polaryzację i opis wyprowadzeń. Zmieniaj połączenia przy odłączonym zasilaniu.
Przeznaczenie produktu
- Do niskonapięciowych projektów elektronicznych, edukacyjnych i DIY.
- Do wyświetlania tekstu, danych pomiarowych oraz prostych ekranów menu.
- Do projektów z mikrokontrolerami i platformami wymienionymi w sekcji kompatybilności.
- Podłączaj i odłączaj moduł przy wyłączonym zasilaniu.
- Używaj zasilania 3,3 V; przed podłączeniem sprawdź polaryzację i oznaczenia pinów.
- Chroń moduł przed zwarciem, wilgocią, kondensacją i uszkodzeniami mechanicznymi.
- Unikaj dotykania styków podczas pracy, aby ograniczyć ryzyko wyładowań elektrostatycznych.
- Używaj modułu w temperaturze od -40°C do 70°C, zgodnie z podanym zakresem pracy.
Na co zwrócić uwagę
- Nie podawaj 5 V na zasilanie ani linie sygnałowe bez potwierdzenia dopuszczalnych wartości w dokumentacji konkretnego modułu.
- Nie odwracaj polaryzacji zasilania ani nie zwieraj pinów.
- Nie podłączaj modułu według domyślnego układu pinów — ich kolejność nie została podana w materiale.
- Nie przekraczaj podanego zakresu temperatur pracy.
Ograniczenia zastosowania
- Nie jest przeznaczony do zastosowań medycznych ani urządzeń podtrzymujących życie.
- Nie używaj jako elementu systemu bezpieczeństwa, alarmowego ani sterowania, od którego zależy bezpieczeństwo ludzi lub mienia.
- Nie podłączaj bezpośrednio do instalacji sieciowych ani obwodów wysokiego napięcia.
