P098

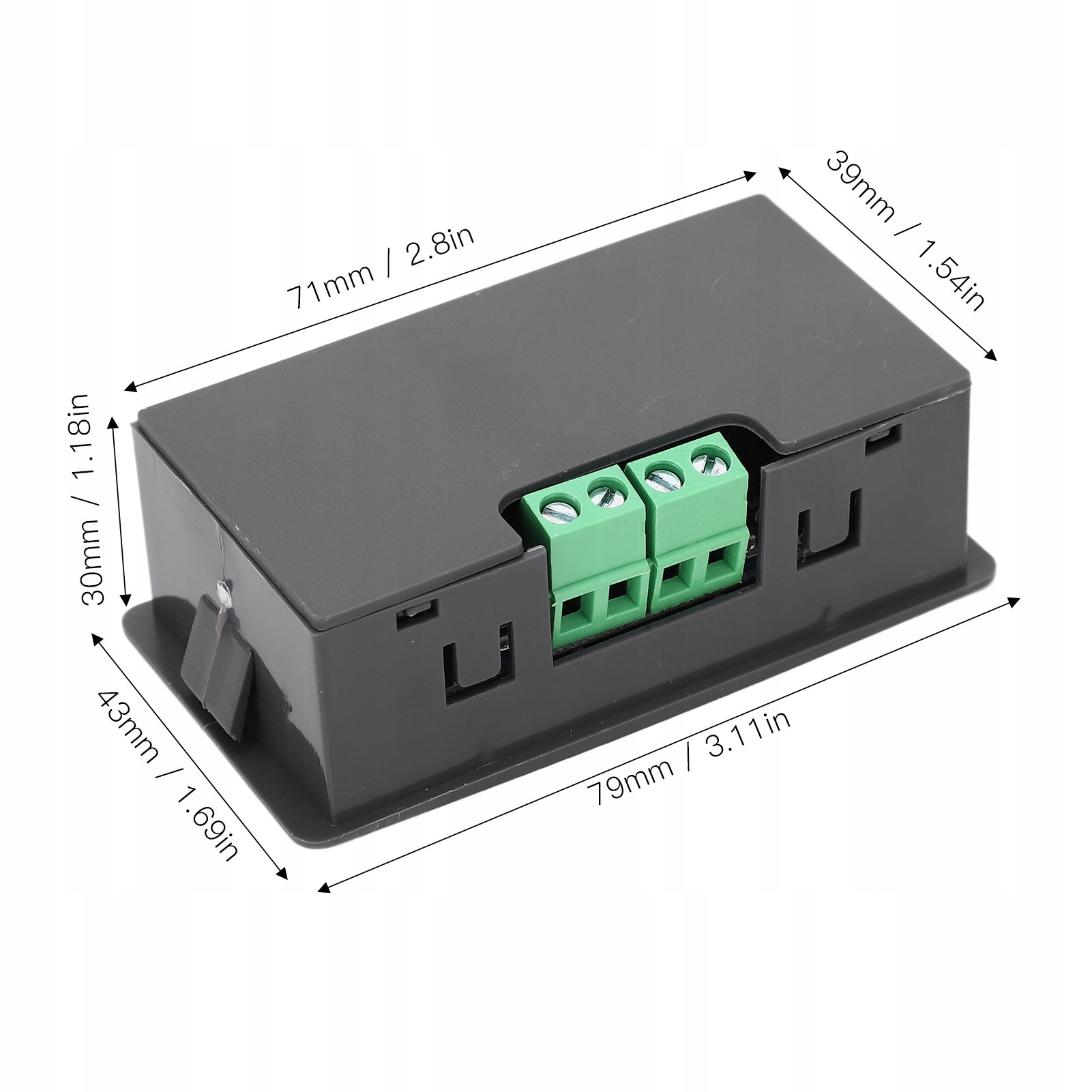

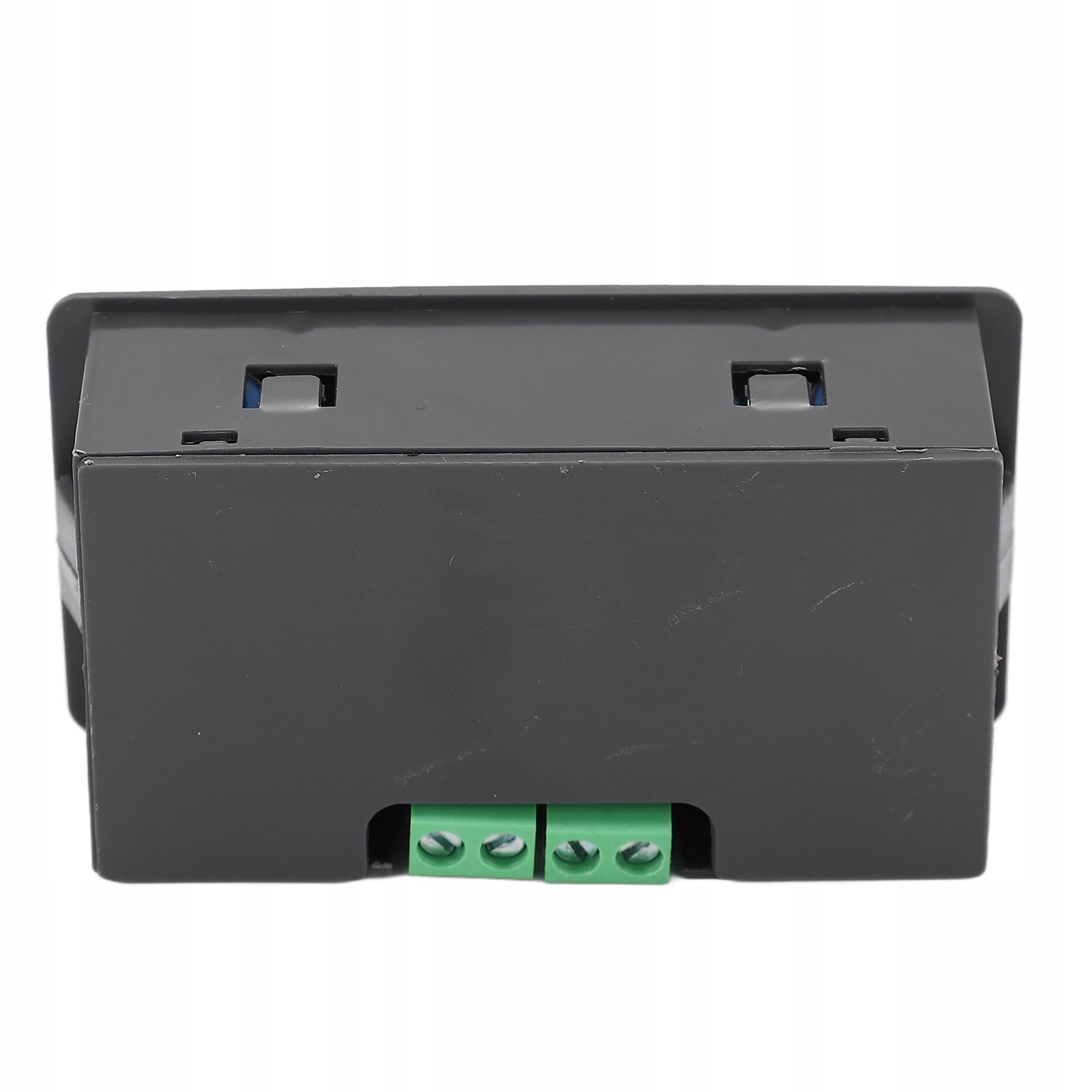

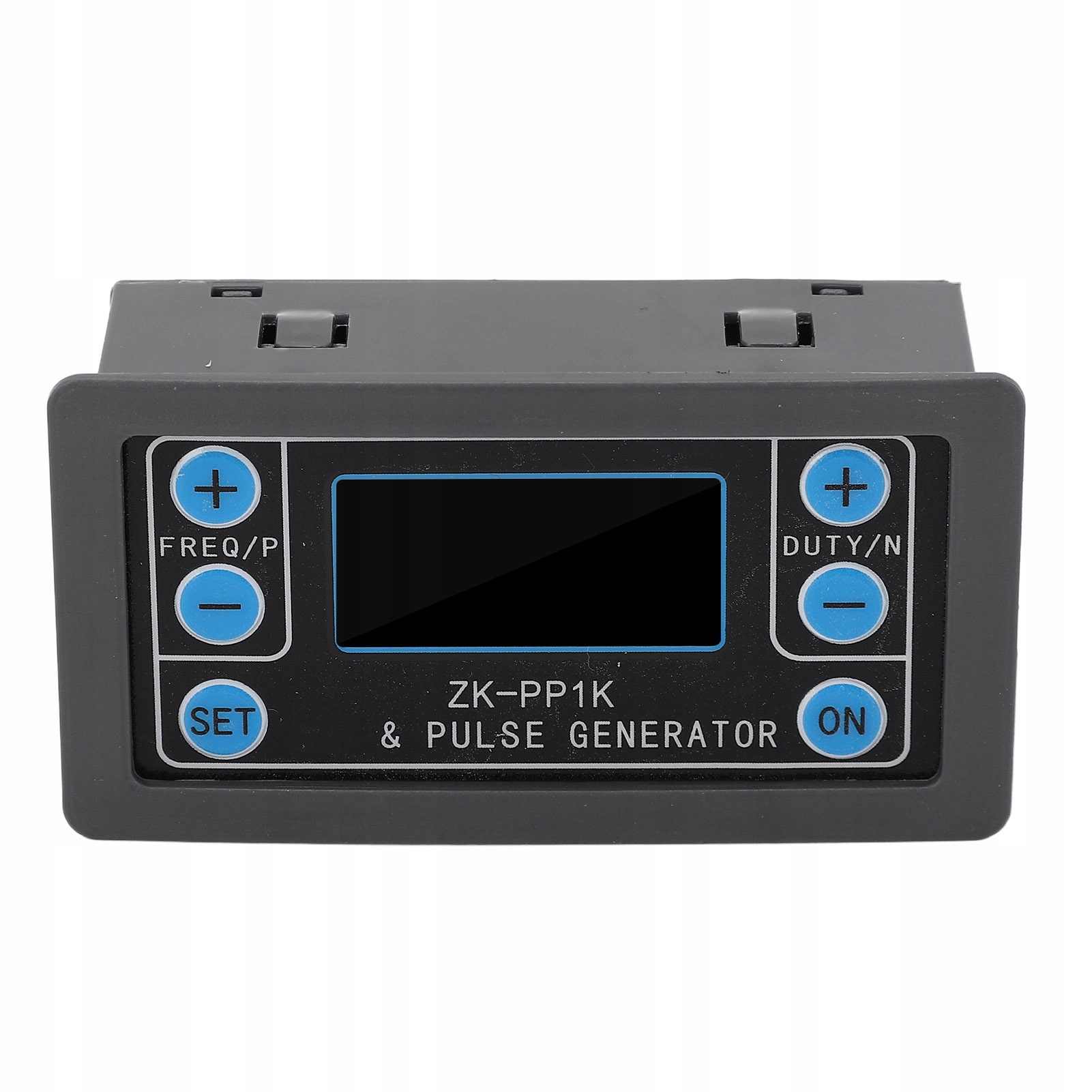

IMZ Generator Impulsów ZK-PP1K PWM 1Hz-150kHz
ZK-PP1K to generator sygnałów PWM i impulsowych z wyświetlaczem LCD, przeznaczony do wytwarzania sygnałów o częstotliwości od 1 Hz do 150 kHz. Umożliwia wybór trybu PWM lub PULSE, wyzwalanie sygnałem wysokim, niskim albo przełącznikiem pasywnym oraz zapamiętuje ustawione parametry.
01 Opis produktu
Opis nie został jeszcze uzupełniony.
Zastosowanie
- generowanie sygnałów testowych w projektach elektronicznych
- testowanie układów wymagających sygnału PWM lub impulsowego
- wykorzystanie jako źródło sygnału wzbudzającego
- ćwiczenia i eksperymenty edukacyjne z elektroniką
02 Specyfikacja techniczna
- model: ZK-PP1K
- typ: generator częstotliwości impulsów PWM
- tryby pracy: PWM, PULSE
- napięcie robocze: DC 6–30 V
- zakres częstotliwości: 1 Hz–150 kHz
- deklarowana dokładność częstotliwości: 2%
- prąd statyczny: 15 mA
- prąd roboczy: 50 mA
- temperatura pracy: od -40°C do 85°C
- wyzwalanie wysokim poziomem: 3,0–24 V
- wyzwalanie niskim poziomem: 0,0–0,2 V
- wyzwalanie przełącznikiem: przełącznik pasywny
- wyświetlacz: LCD
- dodatkowe funkcje: pauza, automatyczny zapis parametrów, obsługa UART
Parametry nie zostały jeszcze uzupełnione.
03 Instrukcja HTML / szybki start
Szybki start
IMZ Generator Impulsów ZK-PP1K PWM 1Hz-150kHz
Model / symbol: P098
ZK-PP1K to generator sygnałów PWM i impulsowych z wyświetlaczem LCD, przeznaczony do wytwarzania sygnałów o częstotliwości od 1 Hz do 150 kHz. Umożliwia wybór trybu PWM lub PULSE, wyzwalanie sygnałem wysokim, niskim albo przełącznikiem pasywnym oraz zapamiętuje ustawione parametry.
Podłączenie
Potwierdzone w materiale: zasilanie DC 6–30 V oraz obsługa wyzwalania wysokim poziomem (3,0–24 V), niskim poziomem (0,0–0,2 V) lub przełącznikiem pasywnym. Materiał nie podaje nazw, polaryzacji ani rozmieszczenia pinów zasilania, wyjścia i wejść wyzwalających. Przed podłączeniem należy sprawdzić oznaczenia na module lub uzyskać dokumentację właściwego wariantu.
Przed podłączeniem sprawdź napięcie zasilania, polaryzację oraz opis wyprowadzeń dla tego modelu.
Połączenia wykonuj według dostępnej instrukcji produktu. Samo zdjęcie nie określa sposobu podłączenia.
Przejdź do instrukcji ↓Pierwsze uruchomienie
Kolejność pracy z materiałami produktu:
- Sprawdź model i parametry
Porównaj oznaczenie swojego produktu z nazwą i symbolem powyżej. Zapoznaj się z kartą parametrów.
- Zapoznaj się z instrukcją
- Sprawdź oznaczenia zasilania na module i ustal polaryzację przed podłączeniem. Materiał źródłowy nie podaje rozmieszczenia ani nazw pinów.
- Podłącz zasilanie DC o napięciu mieszczącym się w zakresie 6–30 V, zgodnie z oznaczeniami urządzenia.
- Po uruchomieniu odczytaj tryb i parametry na wyświetlaczu LCD.
- Wybierz tryb PWM albo PULSE i ustaw wymagane parametry przy użyciu elementów obsługowych modułu. Szczegółowa procedura obsługi przycisków nie została podana w materiale źródłowym.
- Jeśli korzystasz z wyzwalania zewnętrznego, zastosuj poziom wysoki 3,0–24 V, poziom niski 0,0–0,2 V albo przełącznik pasywny. Szczegóły podłączenia wejść należy potwierdzić na oznaczeniach modułu lub w dokumentacji producenta.
- Przed podłączeniem badanego urządzenia sprawdź jego wymagania oraz wyprowadzenia generatora. Źródło nie podaje kompletnego opisu pinów ani parametrów elektrycznych wyjścia.
Instrukcja tego modelu nie jest jeszcze dostępna. Przed uruchomieniem skontaktuj się z nami.
- Rozpocznij pracę zgodnie z opisem
Jeśli opis nie wyjaśnia Twojego przypadku, skorzystaj z pomocy zamiast zgadywać połączenia.
Zapytaj o uruchomienie →
Obsługa / użycie
Zasady obsługi sprawdź w instrukcji powyżej. Poniżej znajdziesz dostępne zastosowania produktu — nie zastępują one instrukcji obsługi.
- generowanie sygnałów testowych w projektach elektronicznych
- testowanie układów wymagających sygnału PWM lub impulsowego
- wykorzystanie jako źródło sygnału wzbudzającego
- ćwiczenia i eksperymenty edukacyjne z elektroniką
Dodatkowe informacje o zastosowaniu nie zostały jeszcze uzupełnione.
04 Galeria
Brak dodatkowych zdjęć.
05 Najczęstsze pytania
Jaki zakres częstotliwości obsługuje generator?
Według materiału źródłowego zakres wynosi od 1 Hz do 150 kHz.
Jakie tryby pracy są dostępne?
Źródło wymienia tryby PWM i PULSE.
Jak zasilić moduł?
Wymagane jest zasilanie DC 6–30 V. Polaryzację i położenie zacisków należy sprawdzić na module.
Jakie sygnały wyzwalające obsługuje?
Wyzwalanie wysokim poziomem 3,0–24 V, niskim poziomem 0,0–0,2 V lub przełącznikiem pasywnym.
Czy generator zachowuje ustawienia po wyłączeniu?
Według opisu produktu parametry są automatycznie zapisywane.
Czy można podłączyć do niego obciążenie sieciowe?
Materiał źródłowy zawiera niejednoznaczną informację o sterowaniu obciążeniem, ale nie podaje szczegółów wyjścia ani połączeń. Nie należy podłączać napięcia sieciowego bez potwierdzenia w dokumentacji właściwego wariantu.
Nie znalazłeś odpowiedzi? Skontaktuj się z nami →
i Ważne informacje dotyczące bezpieczeństwa
Produkt jest komponentem elektronicznym. Przed podłączeniem sprawdź napięcie zasilania, polaryzację i opis wyprowadzeń. Zmieniaj połączenia przy odłączonym zasilaniu.
Przeznaczenie produktu
- generator sygnałów do edukacyjnych i hobbystycznych projektów elektronicznych
- testowanie układów niskonapięciowych po uprzednim potwierdzeniu zgodności parametrów
- eksperymenty z sygnałami PWM i impulsowymi
- Używaj wyłącznie w zakresie zasilania DC 6–30 V.
- Przed podłączeniem zasilania sprawdź polaryzację i oznaczenia na module.
- Podłączaj i odłączaj przewody przy wyłączonym zasilaniu.
- Zabezpiecz moduł przed zwarciem, wilgocią, przewodzącymi zanieczyszczeniami i uszkodzeniami mechanicznymi.
- Zapewnij warunki pracy zgodne z deklarowanym zakresem temperatur od -40°C do 85°C.
- Jeśli urządzenie ma sterować obciążeniem, zweryfikuj wymagania obciążenia i sposób separacji przed podłączeniem; nie opieraj połączeń na niepotwierdzonych parametrach.
Na co zwrócić uwagę
- Nie podawaj napięcia zasilającego spoza zakresu DC 6–30 V.
- Nie zakładaj, że wyjście generatora może bezpośrednio zasilać dowolne obciążenie — materiał nie podaje pełnych parametrów wyjściowych.
- Nie podłączaj napięcia sieciowego do modułu ani jego wejść bez potwierdzonej dokumentacji i odpowiedniego układu pośredniczącego.
- Nie podłączaj wejścia wyzwalającego sygnałem spoza podanych zakresów: 3,0–24 V dla poziomu wysokiego i 0,0–0,2 V dla niskiego.
- Nie zmieniaj połączeń przy włączonym zasilaniu.
Ograniczenia zastosowania
- nie stosować jako urządzenia zabezpieczającego ani elementu systemu bezpieczeństwa życia
- nie stosować w urządzeniach medycznych
- nie podłączać bezpośrednio do instalacji sieciowej ani do obciążeń, których wymagania wykraczają poza potwierdzone parametry modułu
- nie używać w zastosowaniach wymagających gwarantowanej dokładności lub parametrów wyjściowych, których źródło nie podaje
