Zworki w IMZ ESP32-S3

ESP32-S3 to układ, który daje sporo możliwości już „na starcie”, ale wiele z nich zależy od drobnych decyzji sprzętowych na samej płytce. Jedną z takich decyzji są zworki konfiguracyjne – małe elementy, które w praktyce decydują o tym, jak zachowa się USB, czy korzystasz z wbudowanego JTAG-a, oraz w jakim kierunku pracują linie zasilania.

Na płytce IMZ ESP32-S3 zastosowano trzy kluczowe zworki: USB-OTG, USB_JTAG oraz IN-OUT. Każda z nich odpowiada za inny aspekt pracy układu i każda może oszczędzić (albo zabrać) sporo czasu podczas uruchamiania projektu, debugowania czy integracji z innymi modułami.

W tym wpisie pokazuję:

do czego dokładnie służy każda zworka,
w jakich scenariuszach warto ją przestawić, a kiedy lepiej zostawić domyślne ustawienie,
jakie są typowe błędy (np. „ESP32 nie jest widoczne po USB” albo „JTAG nie działa, mimo że jest w układzie”).

Jeżeli używasz ESP32-S3 do programowania po USB, debugowania bez zewnętrznego konwertera albo budujesz urządzenie, które ma działać jako USB device lub host, te trzy zworki są absolutnie kluczowe.

Po co w ogóle są zworki na płytce IMZ ESP32-S3

Idea zworek jako elementu konfiguracyjnego

Zworki na płytce IMZ ESP32-S3 pełnią rolę sprzętowych przełączników konfiguracji. Zamiast narzucać jedno, „jedyne słuszne” zachowanie płytki, pozwalają zdecydować jak dany fragment układu ma pracować – jeszcze zanim uruchomi się firmware.

To podejście jest szczególnie sensowne w ESP32-S3, gdzie:

te same piny mogą pełnić kilka funkcji,
interfejs USB może pracować w różnych trybach,
część funkcji (np. JTAG) wchodzi w konflikt z innymi.

Zworka daje wybór sprzętowy, niezależny od kodu i narzędzi programistycznych.

Od strony elektrycznej zworka to nic magicznego:

zamknięta zworka → dwa pola lutownicze są zwarte, ścieżki są połączone,
otwarta zworka → połączenia nie ma, sygnał „idzie inną drogą” albo wcale.

W praktyce może to oznaczać:

podłączenie pinu ESP32-S3 do konkretnego sygnału,
wybór źródła lub kierunku sygnału,
przełączenie linii USB pomiędzy różnymi blokami wewnętrznymi układu,
odłączenie jednej funkcji na rzecz innej.

To realna zmiana topologii połączeń na PCB, a nie tylko ustawienie w rejestrze.

Zworka USB-OTG – tryb urządzenia vs hosta

Czym jest USB-OTG w ESP32-S3

ESP32-S3 posiada sprzętowy kontroler USB OTG, który pozwala układowi pracować w dwóch rolach:

USB device – ESP32-S3 jest urządzeniem widzianym przez komputer
USB host – ESP32-S3 działa jako host dla innych urządzeń USB

Ważne jest to, że wybór roli USB w ESP32-S3 nie jest wyłącznie decyzją programową. USB wymaga poprawnej konfiguracji linii D+ / D− oraz zasilania VBUS, co w praktyce oznacza konkretne połączenia sprzętowe na płytce.

Co wybiera zworka USB-OTG na płytce IMZ ESP32-S3

Zworka USB-OTG na płytce IMZ ESP32-S3 decyduje o tym, w jakim trybie sprzętowo skonfigurowany jest interfejs USB:

czy ESP32-S3 oczekuje zasilania VBUS z zewnątrz (tryb device),
czy sam wystawia zasilanie VBUS na złącze USB (tryb host),
do którego bloku wewnętrznego układu trafiają linie USB.

Zmiana położenia tej zworki fizycznie przełącza połączenia na PCB. Firmware może działać poprawnie tylko wtedy, gdy jest zgodny z aktualnym ustawieniem sprzętowym.

Typowe zastosowania

Programowanie i komunikacja po USB

Najczęstszy scenariusz:

wgrywanie firmware,
port szeregowy USB-CDC,
logi i debug przez Serial Monitor.

W tym trybie ESP32-S3 działa jako USB device, a komputer jest hostem.

HID, CDC, MSC

Tryb device pozwala ESP32-S3 zachowywać się jak:

HID – klawiatura, mysz, kontroler
CDC – wirtualny port szeregowy
MSC – pamięć masowa (pendrive)

To nadal jest tryb USB device, tylko z inną klasą urządzenia po stronie firmware.

Opis działania zworki USB-OTG na schemacie

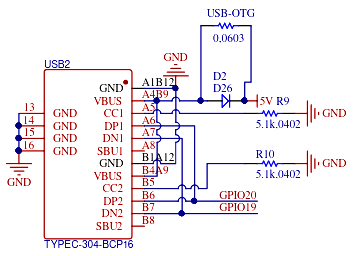

Na załączonym schemacie widać fragment układu zasilania i interfejsu USB, w którym kluczowym elementem konfiguracyjnym jest zworka USB-OTG.

Schemat USB-OTG

Zworka USB-OTG rozłączona (ustawienie domyślne)

Gdy zworka USB-OTG nie jest zwarta, linia VBUS z gniazda USB-C zasila płytkę deweloperską jednokierunkowo – prąd płynie z portu USB (np. komputera) przez diodę do reszty układu.

Dioda pełni tutaj rolę zabezpieczenia:

blokuje przepływ prądu wstecznego,
chroni port USB komputera,
zabezpiecza przed sytuacją, w której do płytki podłączone byłoby dodatkowe źródło zasilania (np. VIN lub inny port USB).

W tym trybie:

ESP32-S3 działa jako USB device,
port USB służy do programowania i komunikacji,
płytka nie zasila urządzeń podłączonych do złącza USB.

Zworka USB-OTG zwarta (tryb host)

Jeżeli celem jest zasilanie urządzenia podłączonego do portu USB (np. pendrive’a, klawiatury lub innego peryferium USB), należy zlutować zworkę USB-OTG.

Zwarcie zworki powoduje obejście diody, dzięki czemu:

linia VBUS staje się dwukierunkowa,
prąd może płynąć od strony płytki do złącza USB.

W takim układzie:

cała płytka musi być zasilana z innego źródła (np. drugi port USB lub pin VIN),
port USB objęty zworką służy wyłącznie do zasilania urządzeń zewnętrznych,
ESP32-S3 może pracować jako USB host.

Uwaga praktyczna

Zwarcie zworki USB-OTG bez zapewnienia alternatywnego źródła zasilania może prowadzić do niestabilnej pracy układu lub przeciążenia portu. W trybie hosta należy zawsze świadomie zaplanować sposób zasilania całego systemu.

Kiedy nie ruszać zworki USB-OTG

Nieprawidłowe ustawienie zworki USB-OTG może prowadzić do problemów sprzętowych:

zwarcie dwóch źródeł zasilania VBUS (komputer ↔ płytka),
niestabilną pracę USB,
brak wykrywania urządzenia przez system,
problemy trudne do zdiagnozowania programowo.

Jeżeli:

programujesz ESP32-S3 z komputera,
używasz USB-CDC lub USB-JTAG,
nie korzystasz z funkcji hosta,

zworka USB-OTG powinna pozostać w ustawieniu domyślnym (tryb device).

Tryb hosta ma sens tylko wtedy, gdy faktycznie podłączasz do ESP32-S3 inne urządzenia USB i wiesz, że to on ma być hostem.

Zworka USB_JTAG – konfiguracja GPIO3 na poziomie schematu

Opis działania zworki USB_JTAG na schemacie

Na schemacie widać prosty, ale bardzo istotny fragment układu związany z pinem GPIO3 oraz zworką USB_JTAG.

Linia GPIO3jest sprzętowo podciągnięta do VDD33 przez rezystor R11 (10 kΩ) oraz zworkę USB_JTAG.

Co się dzieje podczas startu ESP32-S3 (GPIO3)

GPIO3 jest strap pinem (czyli pinem konfiguracyjnym) którego stan logiczny jest sprawdzany przez bootloader wyłącznie w momencie startu układu. W zależności od jego stanu (0 czy 1) bootloader wie jak się zachować.

GPIO3 = 3.3 V przy starcie (logiczna „1”)

bootloader wybiera standardowy tryb startu,
USB może pracować w trybie device,
możliwe jest standardowe programowanie przez USB,
zachowanie układu jest przewidywalne i stabilne.

To jest ustawienie domyślne i zalecane.

GPIO3 = 0 V przy starcie (logiczne „0”)

bootloader wybiera alternatywny tryb startowy,
standardowy tryb programowania przez USB zostaje wyłączony,
ESP32-S3 nie zgłasza się poprawnie jako urządzenie USB,
automatyczne wgrywanie firmware przestaje działać.
GPIO3 może być używane jako zwykłe GPIO.
tworzysz urządzenie końcowe.

Ten stan jest przeznaczony wyłącznie do specjalnych, niestandardowych zastosowań i nie powinien występować przypadkowo.

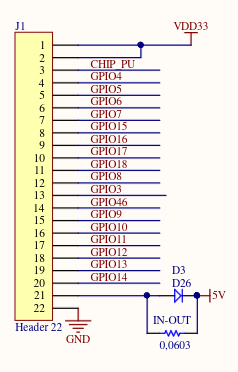

Zworka IN-OUT – włączenie wyjścia 5V na pinie VIN

Zworka IN-OUT odpowiada za połączenie linii 5V z pinem VIN złącza goldpin.

Jej jedyną rolą jest świadome włączenie możliwości podawania 5V na zewnątrz płytki.

schematic-IN-OUT

Ustawienie domyślne – zworka IN-OUT rozłączona

Gdy zworka IN-OUT nie jest zwarta:

pin VIN działa wyłącznie jako wejście zasilania,
5V z płytki nie jest wyprowadzane na złącze,
nie ma możliwości przypadkowego podania napięcia 5V na inne układy.

To ustawienie:

chroni płytkę przed zwarciami,
zapobiega błędom podczas prototypowania,
jest bezpieczne przy podłączaniu zewnętrznych modułów.

Zworka IN-OUT zwarta – aktywne wyjście 5V

Po zwarciu (zlutowaniu) zworki IN-OUT:

linia 5V zostaje połączona z pinem VIN,
pin VIN staje się wyjściem napięcia 5V,
możliwe jest zasilanie zewnętrznych układów bezpośrednio z płytki.

W tym trybie:

VIN przestaje być „tylko wejściem”,
użytkownik bierze pełną odpowiedzialność za to, co jest podłączone do pinu.

Dlaczego domyślnie VIN nie jest wyjściem

W wielu płytkach developerskich VIN bywa na stałe połączony z 5V, co często prowadzi do problemów:

zwarcie dwóch źródeł zasilania,
uszkodzenie portu USB lub przetwornicy,
trudne do zdiagnozowania awarie.

Zworka IN-OUT eliminuje te problemy, ponieważ:

wyjście 5V trzeba świadomie włączyć,
nie da się zrobić tego przypadkowo.

Pobieranie zasilania 5V z płytki

Aby umożliwić pobieranie prądu z płytki IMZ ESP32-S3 należy zlutować zworki IN-OUT oraz USB-OTG. Umożliwi to przepływ prądu pomiędzy złączem USB2 i pinem Vin omijając zastosowane tam diody.

Uwaga! Należy upewnić się, że wiemy co robimy. Również prądy pobierane z płytki IMZ ESP32-S3 muszą być niewielkie/ograniczone. W innym przypadku grozi to uszkodzeniem płytki lub podłączonych urządzeń.

⚠️ Uwaga techniczna Po obejściu diod zabezpieczających tor 5V nie jest ograniczany ani zabezpieczony przed przeciążeniem. Konfiguracja ta wymaga świadomego doboru obciążenia i kontroli napięcia. Wszelkie eksperymenty z poborem prądu wykonywane są na własną odpowiedzialność.

Wniosek praktyczny

Nie potrzebujesz 5V na złączu? → zworka IN-OUT rozłączona
Chcesz zasilać zewnętrzny moduł z płytki? → zworka IN-OUT zwarta, ale świadomie

Zworka IN-OUT to zabezpieczenie przed błędami, a nie ograniczenie funkcjonalności.

Zworka RGB – podłączenie diody RGB do GPIO48

Zworka RGB odpowiada za połączenie pinu GPIO48 z linią sterującą diody RGB zamontowanej na płytce.

Jest to typowa zworka „funkcja vs wolny pin”.

schematic-RGB

Ustawienie domyślne – zworka RGB zwarta

Gdy zworka RGB jest zwarta:

pin GPIO48 jest połączony z wejściem sterującym diody RGB,
możliwa jest bezpośrednia obsługa diody z poziomu firmware,
dioda może być używana jako:
sygnalizacja stanu,
test poprawności działania programu,
debug wizualny.

To ustawienie jest wygodne na etapie:

nauki,
testów,
prototypowania.

Zworka RGB rozłączona – wolny GPIO48

Po rozłączeniu (rozlutowaniu) zworki RGB:

dioda RGB zostaje całkowicie odłączona od GPIO48,
pin GPIO48 zostaje zwolniony,
GPIO48 może być używany jako zwykły pin wejścia/wyjścia.

W tym trybie:

dioda nie wpływa na stan pinu,
nie występuje dodatkowe obciążenie linii,
pin nadaje się do innych funkcji aplikacyjnych.

Wniosek praktyczny

Chcesz korzystać z diody RGB? → zworka RGB zwarta
Potrzebujesz dodatkowego GPIO? → zworka RGB rozłączona

Zworka RGB pozwala wybrać między wygodą a maksymalną elastycznością sprzętową.

Zasilanie 5V na płytce IMZ ESP32-S3

Płytka deweloperska IMZ ESP32-S3 jest przystosowana do zasilania napięciem 5V, które może być podane na jedno z trzech wejść:

USB1
USB2
VIN

Na płytce nie ma stabilizatora 5V. Wszystkie te wejścia trafiają na wspólną szynę 5V, z której następnie zasilany jest stabilizator 3.3V odpowiedzialny za zasilanie ESP32-S3 i pozostałych układów logicznych.

Dioda na linii 5V

Zasilanie z każdego wejścia przechodzi przez własną diodę zabezpieczającą, która:

chroni port USB przed prądami wstecznymi,
zapobiega zwarciu kilku źródeł zasilania.

Skutkiem zastosowania diody jest niewielki spadek napięcia – napięcie 5V z USB po przejściu przez diodę jest nieco niższe (rzędu 0.2–0.4 V).

Stabilizator 3.3V

Ze wspólnej szyny 5V zasilany jest stabilizator 3.3V (LDO), który:

zasila ESP32-S3,
zasila logikę i peryferia 3.3V.

Jest to jedyny stabilizator napięcia na płytce.

Uwagi praktyczne dotyczące napięcia wejściowego

Płytkę można zasilać napięciem nieco wyższym niż 5V, jednak:

zwiększa to straty mocy na stabilizatorze 3.3V,
powoduje jego nagrzewanie,
może pogorszyć stabilność zasilania przy większym poborze prądu.

Dodatkowo interfejs USB w ESP32-S3 oczekuje napięcia VBUS zbliżonego do 5V, dlatego zasilanie znacząco wyższym napięciem nie jest zalecane.

Najlepszym i najbezpieczniejszym wyborem jest stabilne napięcie około 5V.

Tabela zbiorcza zworek

Zworka	Domyślnie	Po co jest	Kiedy zmieniać
USB-OTG	OFF	Wybór kierunku zasilania USB	Gdy ESP32 ma zasilać urządzenia USB
USB_JTAG	ON	Poprawny start i programowanie USB	Tylko w specjalnych konfiguracjach
IN-OUT	OFF	Ochrona przed wyjściem 5V na VIN	Gdy chcesz zasilać coś z VIN
RGB	ON	Obsługa diody RGB na GPIO48	Gdy potrzebujesz wolnego GPIO48

Wniosek praktyczny

Jeżeli:

programujesz,
debugujesz,
uczysz się ESP32-S3,

nie musisz ruszać żadnej zworki poza USB_JTAG (zostaje zwarta).

Pozostałe zworki są po to, aby świadomie rozszerzyć funkcjonalność płytki, a nie po to, aby komplikować start.

Na koniec – kilka słów zdrowego rozsądku

Opisane w tym wpisie konfiguracje i kombinacje zworek pokazują możliwości płytki IMZ ESP32-S3, ale nie zastępują świadomego projektowania układu zasilania i połączeń.

Zmiana zworek wpływa bezpośrednio na połączenia sprzętowe, kierunek przepływu prądu i sposób pracy interfejsów. Dlatego każdą niestandardową konfigurację warto:

przemyśleć,
sprawdzić napięcia i prądy,
oraz traktować jako eksperyment wykonywany na własną odpowiedzialność.

Wpis ma charakter technicznego przewodnika i dokumentacji, a nie gotowej recepty na każdy możliwy scenariusz.
